Когда скважина не слишком глубокая и используется для полива на садовом участке, снабжать ее автоматикой нет необходимости. Если вода должна поступать в дом, когда используется сложное водоснабжение, автоматизация понадобится в обязательном порядке.
Что из себя представляет автоматика для водоносных скважин, ключевые схемы
Современным термином «автоматика» называют совокупность реле и датчиков, которые регулируют, контролируют и защищают силовое оборудование. Главное назначение автоматики — систематизировать работу насосов и защитить от факторов, которые способны повредить насосы.
Распространены 2 основные схемы автоматического управления работой насосов:
- Первая схема включает специальный накопительный резервуар, и управление выполняется по уровню воды в резервуаре.
- Автоматизация бурения скважин другого типа основана на контролировании давления в системе. Поэтому основной компонент здесь — датчик давления.
Для домашней скважины довольно часто выбирают схему с датчиком давления, однако устанавливают и баки. При небольшом расходе воды так легче поддерживать нужное давление, а опасность гидроудара сводится практически к нулю.
Виды автоматики
Выделяют три разновидности автоматики трех поколений.
Автоматика первого поколения
Самая распространенная и доступная, но одновременно с этим надежная и проверенная система. Вполне может быть установлена самостоятельно. Состоит из 3-х устройств:
- Датчик сухого хода — выключает насос при отсутствии в камере воды, не давая возможности перегреваться и работать «всухую».
- Реле давления, находящееся в гидроаккумуляторе. Во время расхода воды давление падает, когда доходит до нижнего предела, реле автоматически запускает насос. Как только бак наполнится и давление достигает своего верхнего предела, реле отключает насос.
- Гидроаккумулятор (мембранный бак) — играет роль накопителя воды.
Часто автоматика для скважин первого поколения идет в сборе вместе с самовсасывающим насосом — в виде насосных станций. С целью автоматизации водоносных скважин до 15 метров такие станции могут быть самым лучшим решением.
Если система устанавливается для погружного насоса, туда входят специальные поплавки-выключатели, отключающие насос, если уровень воды падает, чтобы он не перегрелся и не работал без воды.
Автоматика скважин второго поколения
В целях автоматизации применяется электронный блок, датчики которого ставятся в водопроводную систему и на сам насос. Гидроаккумулятор не устанавливают. Датчики внутри водопровода отвечают на давление воды: когда давление опускается ниже установленной нормы, на блок поступает сигнал, и насос запускается. Как только давление восстановлено — снова срабатывают датчики, и оборудование выключается.
Данная система в установке и наладке достаточно сложна и запрашивает знания электротехники. Используется при автоматизации водоносных скважин с погружным насосом.
Автоматика для скважин третьего поколения
Представляет собой эффективную и надежную электронную систему, которая позволит существенно сэкономить электроэнергию и ресурс силового оборудования. Гарантирует 100% защиту двигателя насоса от скачков напряжения в электросети и перегрева.
Система монтируется без мембранного бака. Самое основное отличие от автоматики второго поколения — регуляция мощности насоса в зависимости от разбора воды. В автоматизированных системах первых 2-х поколений насосы включены на всю мощность. Автоматика 3-го поколения обеспечивает работу в экономичном, щадящем режиме, оберегая от досрочного выхода из строя.
Автоматизация скважин на воду подобного вида настраивается и выполняется специалистами. На осуществлении работ данного профиля специализируется, в частности, ассоциация водабуртехно.

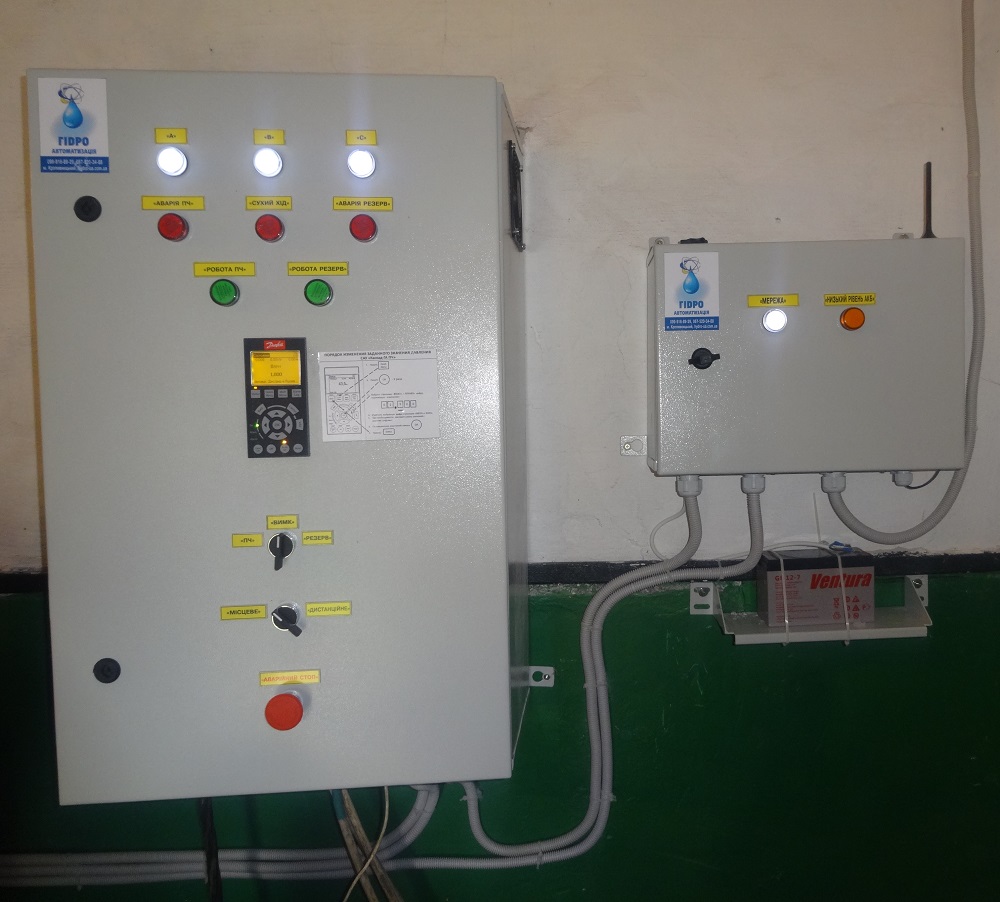

С какой целью необходим шкаф управления насосом
Шкафы управления насосом используются не только жилищно-коммунальными объектами и промышленными предприятиями. На сегодняшний день они все чаще устанавливаются в загородных домах в целях управления автоматизированным водоснабжением.
С помощью шкафа вы можете управлять электродвигателями одного или сразу нескольких насосов.
Шкаф управления выполняет следующие опции:
- оптимизирует и координирует работу нескольких насосов.
- предоставляет информацию о каждом агрегате.
- гарантирует плавный, безопасный запуск двигателя.
- прослеживает уровень и температуру воды.
- регулирует работоспособность частотного преобразователя.
Когда насосов несколько, шкаф может обеспечить поочередную работу. Это, во-первых, спасет систему от быстрого изнашивания, а, во-вторых, не помогает заиливаться насосу.
Пульт управления насосом имеет разную комплектацию, исходя из количества насосов. Устройство многократно облегчает работу по управлению системой автономного водоснабжения.
